อุปกรณ์ยกหิ้ว
อุปกรณ์ยกหิ้ว (Lifting Equipment) เป็นอุปกรณ์สำคัญที่ใช้ยึดจับอยู่ที่ปลายลวดสลิง หรือใช้ประกอบเข้าชุดกับลวดสลิงและโซ่ เพื่อใช้สำหรับยึดเหนี่ยวและเคลื่อนย้ายวัสดุ การเลือกใช้อุปกรณ์ยกหิ้วที่ได้มาตรฐาน ระบุค่า พิกัดการรับน้ำหนัก (Working Load Limit - WLL) ชัดเจน และมีเอกสารรับรองการผลิต (Mill Certificate) จะช่วยรับประกันความปลอดภัยสูงสุดในทุกการปฏิบัติงาน
สารบัญเนื้อหา (Table of Contents)

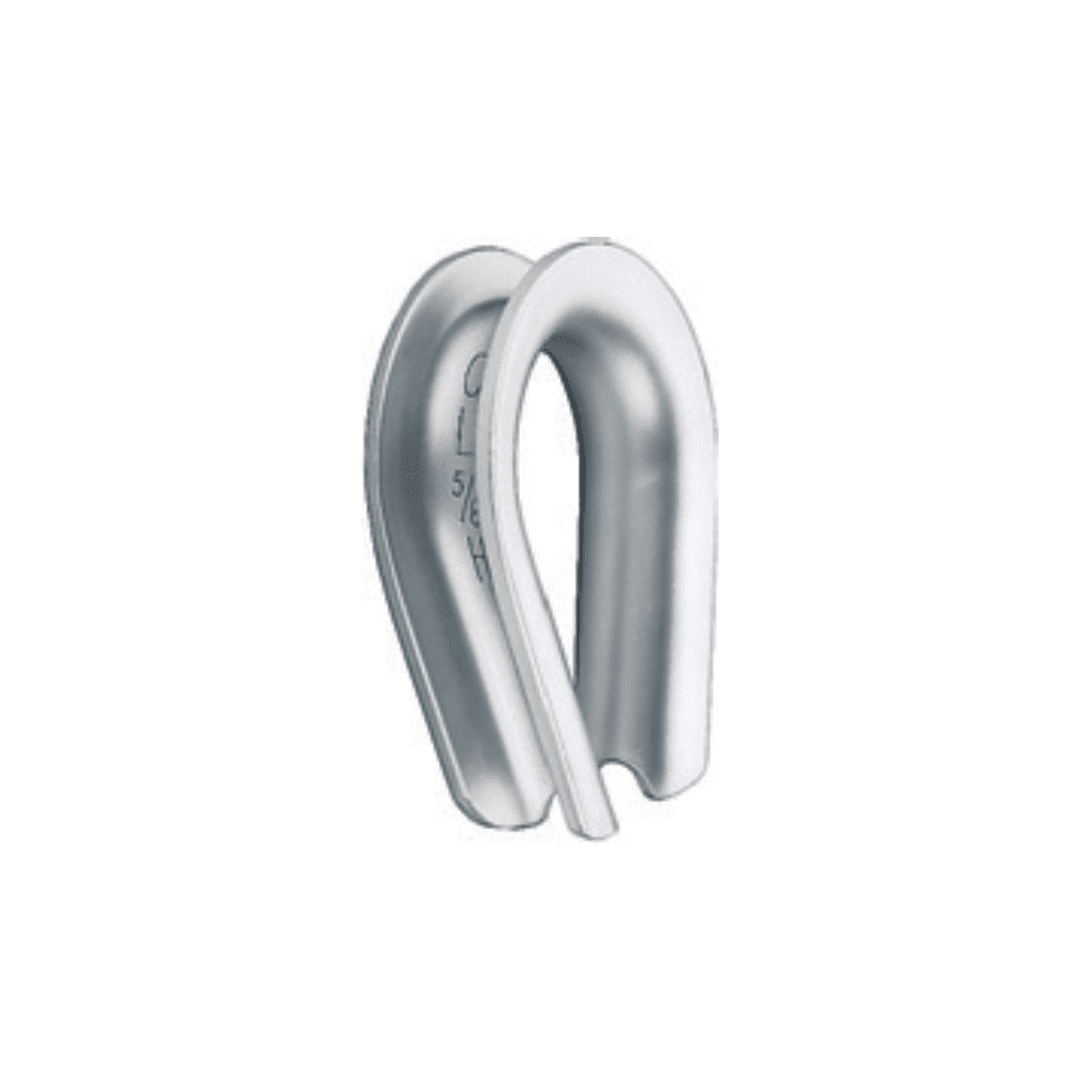

1. ห่วงหัวใจ (Thimble)
ใช้สำหรับใส่เข้าโครงด้านในของปลายลวดสลิงที่ทำการตีเกลียวทำห่วง ทำหน้าที่รักษารูปทรงของห่วงลวดสลิง ป้องกันไม่ให้ลวดสลิงหักงอหรือถูกเสียดสีโดยตรงกับอุปกรณ์ยกหิ้วอื่นๆ (เช่น สเก็น หรือ ตะขอ) ซึ่งจะช่วยลดความล้า (Fatigue) และยืดอายุการใช้งานของลวดสลิงได้อย่างมาก มีทั้งแบบธรรมดาและแบบ Heavy Duty สำหรับงานอุตสาหกรรมหนัก
ดูสินค้า ห่วงหัวใจ
2. มาสเตอร์ลิงค์ (Masterlink)
เป็นห่วงเหล็กกล้าผสม (Alloy Steel) ทนแรงดึงสูง (มักใช้เกรด 80 หรือ 100) ใช้สำหรับเป็นจุดศูนย์รวมในการคล้องลวดสลิง โซ่ หรือสลิงผ้าใบเข้าด้วยกัน นิยมใช้มากในชุดยกแบบหลายขา (2, 3 หรือ 4 ขา) เพื่อกระจายน้ำหนักของวัตถุให้สมดุลก่อนนำไปแขวนกับตะขอของเครนหลัก
ดูสินค้า มาสเตอร์ลิงค์
3. กริ๊ปจับลวดสลิง (Wire Rope Clamps/Clips)
ใช้สำหรับรัดยึดปลายลวดสลิงที่ม้วนกลับมาให้ติดกับเส้นหลัก (ทำห่วงชั่วคราว) มี 2 ประเภทหลัก ได้แก่ กริ๊ปที่มีอานม้าตัวเดียว (Single Saddle / US Type) และ กริ๊ปที่มีอานม้าสองตัว (Double Saddle)
ข้อควรระวังในการติดตั้ง (Installation Rule)
- สำหรับกริ๊ปแบบอานม้าตัวเดียว ต้องหันฝั่ง "อานม้า (Saddle)" เข้าหาลวดสลิงเส้นหลัก (Live End) เสมอ และฝั่งตัวยู (U-Bolt) ทับเส้นปลายที่พับกลับมา (Dead End) ห้ามติดตั้งสลับด้านเด็ดขาด (Never saddle a dead horse)
- ต้องขันน็อตให้แน่นตามค่าทอร์ก (Torque) ที่กำหนด และตรวจสอบความแน่นหนาเป็นระยะ
4. สเก็น (Shackles)
ห่วงสเก็นเป็นอุปกรณ์ข้อต่ออเนกประสงค์ ใช้เพื่อประกอบชิ้นงานเข้ากับลวดสลิงในลักษณะงานเคลื่อนย้าย บนตัวสเก็นมาตรฐานจะต้องมีการระบุขนาดและค่า WLL อย่างชัดเจน เพื่อให้ตรวจสอบย้อนกลับเชิงเทคนิคได้ โดยแบ่งตามรูปทรงได้ 2 แบบ ดังนี้
สเก็นโอเมก้า (Bow Shackle)
ลักษณะหัวป่องเหมือนตัวโอเมก้า สามารถรับทิศทางของแรงดึงได้หลากหลายองศา เหมาะสำหรับใช้รวบสลิงหลายเส้นเข้าด้วยกัน หรือใช้ร่วมกับสลิงผ้าใบ (Webbing Sling)
สเก็นแบบตัว D (Dee Shackle)
มีรูปทรงแคบตรง เหมาะสำหรับรับแรงดึงในแนวเส้นตรง (In-line tension) เท่านั้น นิยมใช้กับงานโซ่หรือในพื้นที่ปฏิบัติงานที่มีข้อจำกัดด้านความกว้าง
*สลักของสเก็นมีทั้งแบบ ขันเกลียว (Screw Pin) สำหรับงานยกชั่วคราวที่ต้องถอดประกอบบ่อย และแบบ สลักสอดขันน็อตตัวเมีย (Safety Bolt) สำหรับงานติดตั้งถาวรที่มีความสั่นสะเทือนสูง
5. เกลียวเร่ง (Turnbuckles)
อุปกรณ์สำหรับปรับความตึงหรือความยาวของลวดสลิงและโซ่ให้ได้ระดับที่ต้องการ โดยโครงสร้างประกอบด้วยเกลียวซ้ายและเกลียวขวาในตัวเดียวกัน เมื่อหมุนแกนกลางจะทำให้ปลายทั้งสองข้างหดเข้าหรือยืดออกพร้อมกัน รูปแบบปลายยึดจับมีหลายประเภทให้เลือกใช้ตามลักษณะงาน เช่น แบบตะขอ-ตะขอ (Hook & Hook), ห่วง-ห่วง (Eye & Eye) และ สเก็น-สเก็น (Jaw & Jaw)
ดูสินค้า เกลียวเร่ง

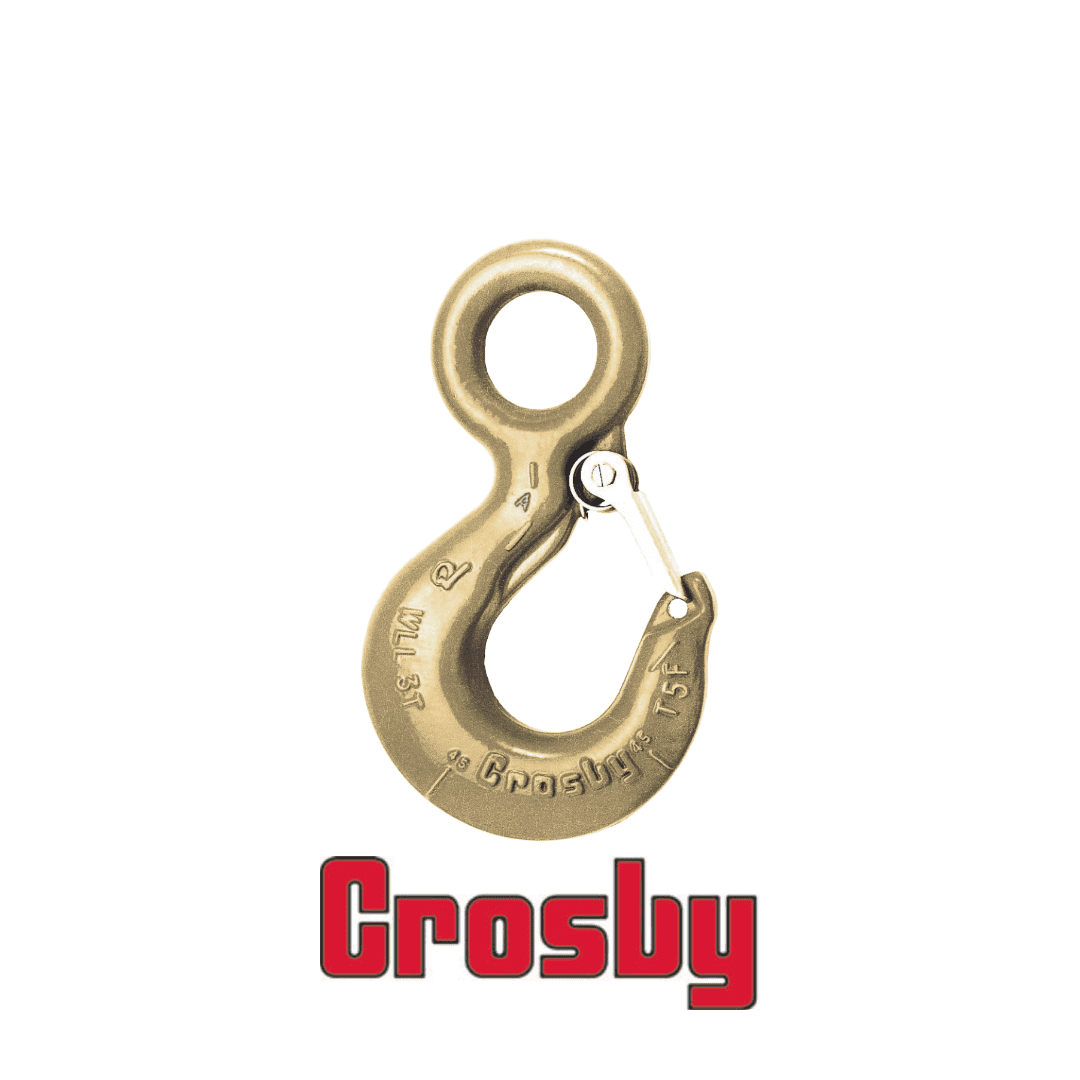

6. ตะขอสับ (Hooks)
อุปกรณ์สำหรับเกี่ยวรั้งเพื่อยก ดึง หรือเคลื่อนย้ายวัตถุ ผลิตจากการหล่อขึ้นรูปด้วยเหล็กกล้าผสม (Alloy Steel Drop Forged) เพื่อความแข็งแรงสูงสุด มีหลายรูปแบบ เช่น ตะขอมีห่วง (Eye Hook), ตะขอสลัก (Clevis Hook) และ ตะขอหมุนได้ (Swivel Hook)
มาตรฐานความปลอดภัย
- ตะขอสับที่ใช้ในงานยก (Lifting) ต้องมี "แผ่นเซฟตี้ล็อค (Safety Latch)" เสมอ เพื่อป้องกันลวดสลิง ห่วง หรือชิ้นงาน หลุดร่วงออกจากตะขอขณะที่ลวดสลิงเกิดการหย่อนตัว
7. สลิงผ้าใบ (Webbing Slings)
ผลิตจากเส้นใยโพลีเอสเตอร์ (Polyester 100%) มีน้ำหนักเบา จัดเก็บง่าย และโค้งงอเข้ารูปกับชิ้นงานได้ดีเยี่ยม จุดเด่นคือความอ่อนนุ่มซึ่ง ไม่ทำให้ผิวของวัตถุที่ถูกยกเป็นรอยหรือได้รับความเสียหาย (เช่น งานยกท่อเหล็กเคลือบผิว, งานยกเรือ หรือชิ้นส่วนเครื่องจักรละเอียด)
ข้อแนะนำในการใช้งาน
- สลิงผ้าใบมาตรฐานสากลจะมีการ แบ่งรหัสสี (Color Code) เพื่อบอกค่าพิกัดการรับน้ำหนัก (WLL) เช่น สีม่วง = 1 ตัน, สีเขียว = 2 ตัน, สีเหลือง = 3 ตัน เป็นต้น
- หากชิ้นงานมีขอบมุมที่แหลมคม ต้องใช้อุปกรณ์ป้องกันรอยขีดข่วน (Sling Protector / Sleeve) สวมทับสลิงผ้าใบเสมอ เพื่อป้องกันการบาดขาด
8. รอกโซ่มือสาว (Chain Block)
รอกแบบใช้แรงคน (Manual Hoist) ขับเคลื่อนด้วยระบบเฟืองทดกำลัง ช่วยให้สามารถยกวัตถุน้ำหนักมากได้ด้วยการสาวโซ่เส้นเล็กเพียงเบาๆ ไม่มีชิ้นส่วนที่เป็นอิเล็กทรอนิกส์ จึงดูแลรักษาง่าย ติดตั้งสะดวก เหมาะสำหรับงานยกแนวดิ่งในโรงงาน ไซต์ก่อสร้าง หรือในพื้นที่ที่ไม่มีไฟฟ้าให้ใช้งาน
ดูสินค้า รอกโซ่
9. รอกโยกโซ่ หรือ รอกกำมะลอ (Lever Hoist)
มีหลักการทำงานคล้ายรอกโซ่มือสาว แต่เปลี่ยนจากการดึงโซ่มาเป็นการใช้ "คันโยก" (Lever) ขับเคลื่อนเฟืองแทน รอกกำมะลอถูกออกแบบมาให้มีความอเนกประสงค์สูง สามารถใช้งานได้ทั้งการยกในแนวดิ่ง การดึงรั้งในแนวนอน หรืองานขึงดึงให้ตึง (Tensioning) ในพื้นที่แคบๆ ได้อย่างคล่องตัว
ดูสินค้า รอกโยกโซ่
